คู่มือเจาะลึกเกี่ยวกับตารางโหลดเครน (Crane Load Chart): นิยาม, 5 องค์ประกอบสำคัญ, และขั้นตอนการอ่านทีละขั้นตอน เพื่อหลีกเลี่ยงข้อผิดพลาดทั่วไปและรักษาความปลอดภัยในการทำงานของทีมงานหน้างาน
ในระบบการจัดการความปลอดภัยสำหรับการปฏิบัติงานเครน ตารางโหลด (Load Chart) เปรียบเสมือนหัวใจสำคัญทางเทคนิคที่เชื่อมโยงสมรรถนะของอุปกรณ์กับการปฏิบัติงานจริง ไม่เพียงแต่แสดงขีดจำกัดความปลอดภัยในการทำงานของเครนด้วยภาพเท่านั้น แต่ยังมีพารามิเตอร์สำคัญที่ส่งผลต่อความสามารถในการยก ข้อมูลทุกชิ้นบนตารางโหลดเกี่ยวข้องโดยตรงกับความปลอดภัยในการปฏิบัติงาน บทความนี้จะเจาะลึกส่วนประกอบหลักของตารางโหลดเครน แบ่งปันวิธีอ่านตารางโหลด และแก้ไขความเข้าใจผิดที่พบบ่อย เพื่อให้ผู้ปฏิบัติงานหน้างานมีข้อมูลอ้างอิงทางเทคนิคที่ถูกต้องและนำไปใช้ได้จริง
ตารางโหลดเครน (Crane Load Chart) คืออะไร?
ตารางโหลดเครน หรือ Load Chart คือเอกสารทางเทคนิคที่แสดงความสามารถในการยกที่ปลอดภัยสูงสุดของเครนภายใต้เงื่อนไขการทำงานต่างๆ จัดทำโดยผู้ผลิตเครนโดยอ้างอิงจากพารามิเตอร์หลัก เช่น ความแข็งแรงของโครงสร้าง ประสิทธิภาพของระบบไฮดรอลิก และการออกแบบความเสถียร ตารางโหลดทำหน้าที่เป็นคู่มือความปลอดภัยสำหรับผู้ควบคุมเครนเพื่อประเมินความเป็นไปได้ของงานและหลีกเลี่ยงความเสี่ยงจากการยกเกินพิกัด (Overload)
ตารางโหลดไม่ใช่ตัวเลขคงที่ตัวเดียว แต่เป็นชุดข้อมูลที่สัมพันธ์กันซึ่งเปลี่ยนแปลงตามตัวแปรสำคัญในการทำงาน เช่น น้ำหนักยกสูงสุด (Maximum Lifting Capacity), รัศมีการยก (Lifting Radius), สภาพของบูม (Boom Condition), และ การติดตั้งน้ำหนักถ่วง (Counterweight Configuration)
5 องค์ประกอบสำคัญของตารางโหลดเครน
เพื่อแปลผลและใช้ตารางโหลดเครนได้อย่างแม่นยำ คุณต้องเข้าใจองค์ประกอบหลักที่มีอยู่ก่อน องค์ประกอบเหล่านี้รวมกันเป็นพื้นฐานการคำนวณขีดจำกัดการโหลด การเพิกเฉยหรือประเมินผิดพลาดแม้เพียงข้อเดียวอาจนำไปสู่ความเสี่ยงในการปฏิบัติงาน ต่อไปนี้คือ 5 องค์ประกอบที่สำคัญที่สุดในตารางโหลดเครน:
1. น้ำหนักยกสูงสุด (Maximum Lifting Capacity)
น้ำหนักยกสูงสุดคือน้ำหนักรวมสูงสุดที่เครนสามารถรองรับได้อย่างปลอดภัยภายใต้เงื่อนไขการทำงานที่กำหนด ปัจจัยหลักที่กำหนดคือน้ำหนักนี้คือ ความยาวบูม และ มุมบูม ซึ่งตัดสินสมดุลโมเมนต์ของโหลดร่วมกัน
- ผลกระทบของความยาวบูม: เมื่อมุมบูมคงที่ บูมที่สั้นกว่าจะมีความแข็งแรงของโครงสร้างมากกว่าและระยะทอร์คที่สั้นกว่า ส่งผลให้มีน้ำหนักยกสูงสุดที่สูงกว่า ในทางกลับกัน เมื่อความยาวบูมเพิ่มขึ้น ความยืดหยุ่นและการเสียรูปจะเพิ่มขึ้น ภาระทอร์คสูงขึ้น และน้ำหนักยกสูงสุดจะลดลงอย่างมาก
- ผลกระทบของมุมบูม: เมื่อความยาวบูมคงที่ มุมยกบูมที่ใหญ่กว่า (ใกล้เคียงแนวตั้ง) จะลดรัศมีการยก และส่งผลให้น้ำหนักยกสูงสุดสูงขึ้น มุมยกที่เล็กกว่า (ใกล้เคียงแนวนอน) จะเพิ่มรัศมีการยก เพิ่มภาระโมเมนต์ และลดน้ำหนักยกสูงสุด
2. รัศมีการยก (Lifting Radius)
รัศมีการยก หรือ Working Radius คือระยะห่างแนวนอน (หน่วยเป็นเมตร) จากจุดศูนย์กลางการหมุนของเครน (Slewing Center) ไปยังจุดแขวนตะขอ เป็นพารามิเตอร์สำคัญในการคำนวณโมเมนต์โหลดและมีความสัมพันธ์ผกผันกับน้ำหนักยกสูงสุด: ยิ่งรัศมีการยกมาก น้ำหนักยกสูงสุดยิ่งลดลง
3. ขีดจำกัดการยืดบูม (Boom Extension Limits)
ขีดจำกัดการยืดบูมระบุขอบเขตความปลอดภัยของความยาวบูมและมุมยกที่แสดงในตารางโหลด ส่วนใหญ่มักรวมถึงความยาวยืดสูงสุด มุมยกต่ำสุด และเขตห้ามทำงาน (Prohibited Operation Zones) เพื่อป้องกันความเสียหายของโครงสร้างจากการยืดเกินพิกัด
4. น้ำหนักถ่วงและการตั้งค่า (Counterweight and Configuration)
น้ำหนักถ่วงและการตั้งค่าอ้างอิงถึงรายการในตารางโหลด เช่น มวลน้ำหนักถ่วง ตำแหน่งการติดตั้ง และสถานะการกางขาค้ำยัน (Outrigger) พารามิเตอร์เหล่านี้ส่งผลโดยตรงต่อความต้านทานการพลิกคว่ำของเครน
5. การหักลบน้ำหนักอุปกรณ์เสริม (Deduction for Equipment Attachments)
การหักลบน้ำหนักอุปกรณ์เสริมหมายถึงน้ำหนักของตะขอ (Hook block), สลิง, และอุปกรณ์ช่วยยกอื่นๆ น้ำหนักเหล่านี้ ต้องถูกหักออกจากน้ำหนักยกสูงสุด ที่แสดงบนตารางโหลด ส่วนที่เหลือคือน้ำหนักสุทธิที่ปลอดภัยที่สามารถยกได้ (Net Load)

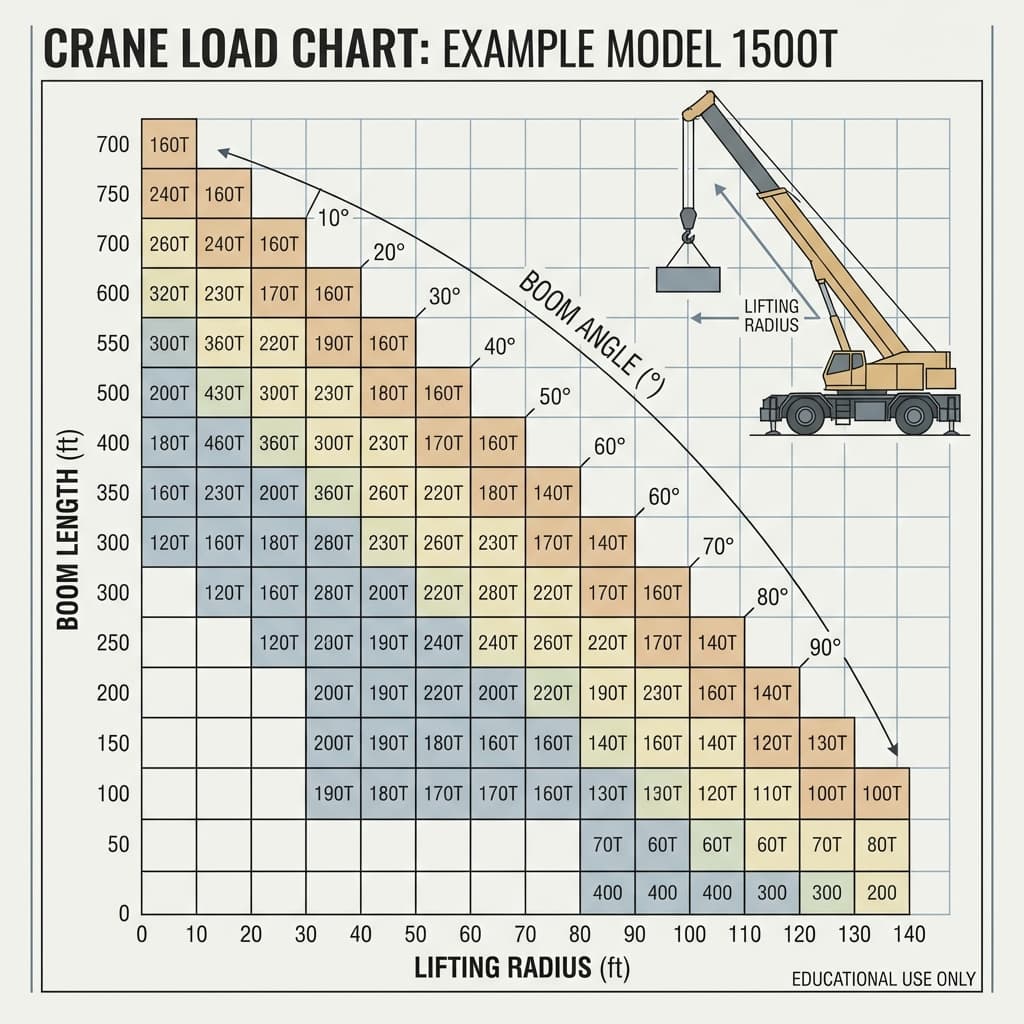

วิธีอ่านตารางโหลด (Load Chart) บนรถเครน?
ตรรกะหลักในการตีความตารางโหลดคือ "ยืนยันพารามิเตอร์การตั้งค่าก่อน จากนั้นหาพิกัดความปลอดภัย และสุดท้ายคำนวณโหลดสุทธิ" ปฏิบัติตาม 4 ขั้นตอน:
ขั้นตอนที่ 1: ยืนยันพารามิเตอร์และเลือกตาราง
ระบุรายการการตั้งค่าหลัก 3 รายการ: สถานะขาค้ำยัน, มวลน้ำหนักถ่วง, และ การประกอบบูม เพื่อเลือกตารางที่ตรงกับหน้างานจริง ตัวอย่าง: เลือกตารางสำหรับ "ขาค้ำยันกางสุด + น้ำหนักถ่วง 10 ตัน + บูมหลัก"
ขั้นตอนที่ 2: กำหนดสภาพบูม
ระบุ ความยาวยืดของบูมจริง และ มุมยกบูม
- สำหรับตารางกราฟ: หาเส้นโค้งที่ตรงกับความยาวบูม
- สำหรับตารางตัวเลข: หาคอลัมน์ความยาวบูม
ขั้นตอนที่ 3: วัดรัศมีการยกและหาน้ำหนักยกสูงสุด
ใช้เครื่องวัดระยะหา รัศมีการยก (ระยะห่างแนวนอนถึงตะขอ) จากนั้นหาค่าที่ตรงกันบนตาราง:
- ลากเส้นจากรัศมีการยก (แกนนอน) ไปหาเส้นหรือคอลัมน์ของบูม
- ค่าที่ได้คือ "น้ำหนักยกสูงสุด (Maximum Lifting Capacity)"
ขั้นตอนที่ 4: คำนวณขีดจำกัดโหลดสุทธิ
นำ "น้ำหนักยกสูงสุด" มา ลบ ด้วยน้ำหนักอุปกรณ์เสริมทั้งหมด (ตะขอ, สลิง)
สูตร: ขีดจำกัดโหลดสุทธิ = น้ำหนักยกสูงสุดตามตาราง − น้ำหนักอุปกรณ์เสริม
ตัวอย่าง: รถเครน SANY มีน้ำหนักยกสูงสุดตามตาราง 30 ตัน อุปกรณ์เสริมหนัก 1.6 ตัน ขีดจำกัดโหลดสุทธิ = 30 - 1.6 = 28.4 ตัน
ข้อผิดพลาดทั่วไปที่ควรหลีกเลี่ยง
- ใช้ข้อมูลผิดตาราง: ใช้ตารางสำหรับ "Full Counterweight" ทั้งที่ใส่ไม่ครบ หรือใช้ตารางขากางสุดทั้งที่กางไม่สุด
- สับสนระหว่างมุมกับรัศมี: ใช้มุมยกบูมกะระยะแทนที่จะวัดรัศมีจริง
- ฝืนขีดจำกัด: พยายามยืดบูมเกินระยะที่กำหนดในตาราง
- ลืมหักน้ำหนักอุปกรณ์: คำนวณเฉพาะน้ำหนักชิ้นงาน โดยไม่รวมน้ำหนักตะขอและสลิง
- ไม่ดูสภาพพื้น: ตารางโหลดคำนวณบนพื้นราบ หากพื้นเอียง ความสามารถในการยกจะลดลง
บทสรุป
การอ่านตารางโหลด (Load Chart) เป็นทักษะพื้นฐานที่สำคัญที่สุดสำหรับความปลอดภัยในการทำงานเครน การเข้าใจและปฏิบัติตามตารางอย่างถูกต้องจะช่วยลดความเสี่ยงจากการเกิดอุบัติเหตุ และทำให้งานสำเร็จได้อย่างมีประสิทธิภาพ
คำถามที่พบบ่อย (FAQs)
เส้นทึบหนา (Bold Line) บน Load Chart คืออะไร?
เส้นทึบหนามักใช้แบ่งเขตความปลอดภัย ระหว่างเขตทำงานปลอดภัยและเขตที่มีความเสี่ยงต่อความเสียหายของโครงสร้างหรือการพลิกคว่ำ
คำนวณความสามารถในการยกได้อย่างไร?
- เลือกตารางที่ตรงกับการตั้งค่า (ขาค้ำยัน, น้ำหนักถ่วง)
- หาความยาวบูมและมุมยก
- หารัศมีการยกเพื่อดูน้ำหนักยกสูงสุด
- ลบน้ำหนักอุปกรณ์เสริมออกจากน้ำหนักยกสูงสุด
เครน 200 ตัน ยกได้ 200 ตันจริงไหม?
"200 ตัน" คือพิกัดสูงสุดที่ทำได้ในระยะใกล้สุดและบูมสั้นสุดเท่านั้น ในการใช้งานจริง ความสามารถจะลดลงตามระยะห่างและความยาวบูม ต้องดูตารางโหลดเสมอ
วิธีคำนวณ SWL (Safe Working Load)?
SWL = น้ำหนักยกสูงสุดตามตาราง (Gross Capacity) − น้ำหนักอุปกรณ์ช่วยยกทั้งหมด (ตะขอ, สลิง ฯลฯ)
